Крышные зонты на металлическом каркасе

Зонты крышные на металлическом каркасе | Производитель «БизнесФор»

Надёжная защита вентиляционных шахт любого размера

Крышные зонты на металлическом каркасе от производителя «БизнесФор» — это усиленные конструкции для защиты вентиляционных шахт и кирпичных оголовков от атмосферных осадков, мусора и разрушающего воздействия влаги. Изделия применяются в ситуациях, когда стандартные бескаркасные решения не обеспечивают требуемой жёсткости и надёжности крепления .

Назначение и область применения

Каркасные крышные зонты устанавливаются на вентиляционные шахты и дымоходы для:

• Защиты от осадков — предотвращение попадания дождя, снега и талой воды внутрь вентканала

• Отвода влаги — организованное удаление воды за пределы кирпичной кладки

• Защиты от мусора — препятствие засорению шахты листьями, ветками и посторонними предметами

• Предотвращения разрушения кладки — исключение намокания кирпичных швов и появления высолов

Конструкция с каркасом особенно востребована, когда периметр вентиляционной шахты превышает 4000 мм или требуется организовать выход нескольких вентканалов и дымоходов в одну большую трубу . Металлический каркас придаёт конструкции необходимую жёсткость и позволяет надёжно закрепить зонт на крыше.

Конструктивные особенности

Металлический каркас — основа надёжности

В отличие от бескаркасных зонтов, данная категория изделий имеет несущий сварной каркас из стального уголка или профильной трубы. Это даёт ряд преимуществ:

• Повышенная жёсткость — конструкция не деформируется под весом снеговых и ветровых нагрузок

• Надёжное крепление — каркас позволяет зафиксировать зонт на кирпичной кладке с помощью анкерных болтов или закладных деталей

• Долговечность — сварные соединения исключают ослабление конструкции со временем

• Универсальность — возможность установки на шахты любого сечения и конфигурации

Для защиты каркаса от коррозии применяется порошковая окраска или оцинкованное покрытие .

Верхний колпак (шляпа) из оцинкованной стали

Верхняя часть зонта изготавливается из оцинкованной стали толщиной 0,5–1,2 мм в зависимости от модели и проектных нагрузок . Преимущества материала:

• Коррозионная стойкость — цинковое покрытие надёжно защищает металл от ржавчины при эксплуатации на открытом воздухе

• Долговечность — срок службы сопоставим со сроком службы кирпичной кладки

• Возможность окраски — по желанию заказчика наносится порошковое покрытие по RAL

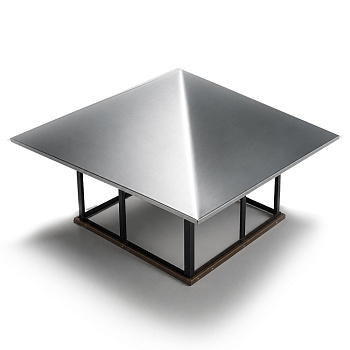

Конструкция каркасного зонта

Каркасный зонт типовой конструкции включает следующие элементы :

1. Колпак — верхняя защитная часть из оцинкованной стали, отводящая осадки

2. Металлический каркас — несущая рама из уголка или профильной трубы, закреплённая на колпаке

3. Крепёжные стойки — элементы для фиксации зонта на вентиляционной шахте

4. Муфты и крепёж — оцинкованные болты, шайбы и гайки для сборки и демонтажа конструкции

Крепление каркаса к колпаку может выполняться как сваркой, так и болтовыми соединениями — последний вариант позволяет при необходимости снимать или заменять колпак без демонтажа всего изделия .

Размерный ряд

Зонты на металлическом каркасе изготавливаются в прямоугольном и круглом исполнении в зависимости от конфигурации вентиляционной шахты .

Стандартные и индивидуальные размеры — от небольших шахт до крупных вентблоков с периметром более 4000 мм. Изготовление по чертежам заказчика.

Преимущества продукции «БизнесФор»

• Собственное производство — полный контроль качества на всех этапах изготовления

• Каркасная конструкция — повышенная надёжность для шахт большого размера и сложных конфигураций

• Качественные материалы — оцинкованная сталь и порошковая окраска каркаса

• Любые типоразмеры — изготовление под ваши размеры и требования

• Соответствие нормативам — продукция выпускается по ТУ и типовым сериям

Монтаж каркасного зонта

Установка крышного зонта на металлическом каркасе на кирпичную кладку выполняется с использованием:

• Закладных деталей, монтируемых в кирпичную кладку на этапе строительства

• Анкерных болтов для крепления к готовой шахте

• Сварных или резьбовых соединений каркаса с колпаком

Для герметизации стыков между зонтом и кирпичным оголовком применяется морозостойкий герметик или цементно-песчаный раствор.

Как заказать

Для расчёта стоимости и сроков изготовления свяжитесь с менеджером «БизнесФор» и укажите:

• Типоразмер вентиляционной шахты (периметр или внешние габариты)

• Тип сечения (прямоугольное или круглое)

• Необходимый материал и толщину стали

• Требуемые опции (порошковая окраска, защитная сетка, крепёж)
