Наружные прямоугольные решетки: выбор, расчёт, монтаж

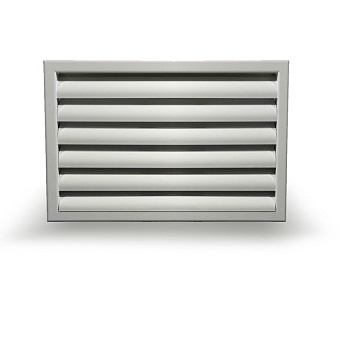

Что такое наружная прямоугольная решетка

Наружная прямоугольная решетка — это вентиляционное устройство, которое устанавливают на фасаде или цоколе здания для защиты воздуховода от дождя, снега, листвы, птиц и насекомых. Основные элементы — прямоугольная рама и наклонные пластины (жалюзи), которые отводят воду, но свободно пропускают воздух.

Такие решетки используют в системах приточной и вытяжной вентиляции жилых домов, офисов, торговых центров, складов и производственных цехов. Они могут быть нерегулируемыми (с фиксированным углом жалюзи) или регулируемыми (с поворотными ламелями). По типу монтажа различают накладные модели и решетки на монтажной раме.

Правильно подобранная наружная прямоугольная решетка не создаёт шума, не конденсирует влагу и служит десятилетиями. В этой статье мы разберём, как выбрать размер, рассчитать живое сечение, сравнить материалы и правильно смонтировать изделие на фасаде.

Типы наружных прямоугольных решеток

На рынке сложилось несколько стандартных серий:

РН — самая распространённая наружная прямоугольная решетка. Её выпускают в размерах от 100×100 до 1500×1500 мм с шагом 50 мм. РНУ применяют для крупных проёмов (до 2500×2500 мм).

Материалы и покрытия

Алюминий

Алюминий — лучший материал для уличной решетки. Он:

• не ржавеет даже без покраски;

• лёгкий (удобно монтировать);

• долговечный (30+ лет);

• легко окрашивается порошковой краской в любой цвет RAL.

Сплав АД31 (6060) хорошо держит форму жалюзи и не трескается от перепадов температур. Алюминиевая наружная прямоугольная решетка весит в 3 раза меньше стальной, что упрощает подъём и крепление на высоте.

Оцинкованная сталь

Оцинкованная сталь — более дешёвый материал. Требует обязательного порошкового покрытия, иначе через 2–3 года появляется ржавчина. Подходит для бюджетных объектов или мест, где нет требований к дизайну. Срок службы — 10–15 лет при хорошем покрытии.

Нержавеющая сталь

Используется редко, в основном для агрессивной среды (химические заводы, приморские зоны). Дорого, сложно в обработке.

Покрытия и цвета

Для уличных решеток применяют порошковое напыление (полиэфирная краска). Преимущества:

• стойкость к ультрафиолету (не выцветает);

• устойчивость к царапинам;

• большой выбор цветов — любой RAL.

Стандартный цвет для фасадов — RAL 9016 (белый). Для алюминия также возможно анодирование (бесцветное или золотистое) — это придаёт металлу благородный вид и дополнительную защиту.

Размеры и нестандартные проёмы

Стандартные типоразмеры

Промышленность выпускает наружные прямоугольные решетки с шагом 50 мм. Наиболее ходовые размеры (A×B, мм):

• 100×100, 150×150, 200×200, 250×250, 300×300, 400×400, 500×500, 600×600, 800×800, 1000×1000;

• прямоугольные варианты: 200×100, 300×150, 400×200, 500×250, 600×300, 800×400, 1000×500.

Минимальный размер — 100×100 мм. Максимальный для серии РН — 1500×1500 мм, для усиленной РНУ — до 2500×2500 мм.

Нестандартные размеры

Если проём не совпадает со стандартом, заказывают изготовление по индивидуальным размерам. Процесс занимает 5–7 дней. При заказе указывают:

• ширину A и высоту B (посадочный размер проёма или габарит рамки);

• ориентацию жалюзи (обычно горизонтальные);

• наличие защитной сетки;

• цвет и тип покрытия.

Для больших размеров (B ≥ 800 мм) добавляют усилители — дополнительные перемычки, чтобы жалюзи не прогибались от ветра.

Защитная сетка и дополнительные опции

Сетка от мусора и птиц

Сетка (ячейка 5–12 мм, стальная или алюминиевая) — почти обязательна для уличной решетки. Она останавливает листья, ветки, птиц и крупных насекомых. Монтируется с внутренней стороны рамки.

Москитная сетка

Мелкая сетка (ячейка 0,5–1,5 мм) защищает от мошек и комаров. Существенно снижает живое сечение, поэтому её используют только при наличии расчёта.

Адаптер и фланец

Адаптер нужен для подключения решетки к круглому воздуховоду. Фланец позволяет сделать разъёмное соединение с вентканалом (удобно для обслуживания).

Нагревательный элемент (антиобледенение)

В регионах с частыми оттепелями и морозами жалюзи могут обмерзать и перекрывать вентиляцию. Для борьбы с этим устанавливают низкотемпературный греющий кабель с терморегулятором. Опция дорогая, заказывается индивидуально.

Аэродинамический расчёт: как не ошибиться с размером

Чтобы наружная прямоугольная решетка не шумела и не свистела, нужно правильно рассчитать живое сечение и скорость воздуха.

Исходные данные

• Расход воздуха L (м³/ч) — берут из проекта вентиляции.

• Коэффициент живого сечения Kж.с. — для алюминиевых моделей обычно 0,7–0,9. Уточняйте в каталоге производителя.

• Площадь решетки S = A × B (м²) — габаритные размеры.

• Живое сечение F₀ = S × Kж.с. (м²).

• Скорость воздуха V = L / (3600 × F₀) (м/с).

• Потеря давления ΔP = ξ × (ρ × V² / 2), где ξ ≈ 2,0 (коэффициент местного сопротивления), ρ = 1,2 кг/м³.

Рекомендуемые скорости

При превышении скорости появляется шум, свист, а при отрицательной температуре — конденсат и наледь.

Пример расчёта

Условия: L = 500 м³/ч, выбрана решетка 400×400 мм, Kж.с.=0,75.

1. S = 0,4 × 0,4 = 0,16 м².

2. F₀ = 0,16 × 0,75 = 0,12 м².

3. V = 500 / (3600 × 0,12) ≈ 1,16 м/с — отлично, шума не будет.

4. ΔP = 2 × (1,2 × 1,16² / 2) ≈ 1,6 Па — ничтожно мало.

Если бы ошиблись и взяли размер 200×200 мм:

• S = 0,04 м², F₀ = 0,03 м², V = 500 / (3600×0,03) ≈ 4,6 м/с — слишком много для жилого дома. Решетка будет гудеть, а зимой — обмерзать.

Вывод: всегда проверяйте скорость по формуле перед заказом.

Монтаж наружной прямоугольной решетки

Инструменты и материалы

• Саморезы (нержавеющие, 25–40 мм) – основной крепёж.

• Дрель-шуруповёрт.

• Уплотнитель (резиновая лента, силиконовый герметик).

• Уровень.

• Дюбели (если стена бетонная или кирпичная).

Пошаговая инструкция

1. Подготовка проёма. Очистить торец воздуховода от пыли, убедиться, что он выступает заподлицо с фасадом (не более чем на 15 мм).

2. Примерка. Приложить решетку к месту установки, отметить положение монтажных отверстий (обычно 4–6 по периметру рамки).

3. Сверление. В бетоне или кирпиче просверлить отверстия под дюбели. В дереве — тонкие направляющие.

4. Герметизация. Нанести силиконовый герметик или уложить резиновую ленту на тыльную сторону рамки (чтобы вода не затекала за решетку).

5. Фиксация. Прикрепить изделие саморезами, равномерно затягивая. Не перетягивайте, чтобы не погнуть алюминиевый профиль.

6. Проверка. Жалюзи должны быть горизонтальны, решетка не должна дребезжать.

Особенности для больших размеров

Если решетка имеет сторону более 800 мм, используйте дополнительные точки крепления (минимум 8 саморезов). При сильном ветре рекомендуется усиленная рама (серия РНУ).

Ошибки при монтаже

Производство и изготовление на заказ

Стандартные решетки

Крупные производители (Rowen, Nevatom, Арктос, Совент) держат на складе прямоугольные модели популярных размеров в цвете RAL 9016. Производство — из алюминиевого профиля, рамка сварная, шов невидимый.

Индивидуальный заказ

Если нужного размера нет в прайс‑листе, заказывают изготовление по чертежам. Этапы:

1. Приём заявки с указанием A×B.

2. Раскрой профиля, сварка рамки.

3. Нарезка жалюзи нужной длины.

4. Сборка и приварка усиливающих перемычек (при B ≥ 800 мм).

5. Порошковое покрытие (любой цвет RAL).

6. Установка сетки (опционально).

Срок — 5–10 рабочих дней. Минимальный заказ — 1 штука.

Цена и от чего зависит

Ориентировочная стоимость алюминиевых решеток (без сетки, RAL 9016):

• 200×200 мм — 500 руб.

• 400×400 мм — 1 400 руб.

• 600×600 мм — 3 200 руб.

• 800×800 мм — 5 500 руб.

• 1000×1000 мм — 9 000 руб.

На цену влияют:

• размер (чем больше, тем дороже за м²);

• материал (оцинкованная сталь на 20–30% дешевле алюминия);

• наличие сетки (+15–30%);

• нестандартный цвет RAL (+20–40%);

• необходимость усиления.

Доставка и где купить

Доставка по Москве и Московской области — 500–2 000 руб. (в зависимости от удалённости). В регионы РФ отправляем через транспортные компании: ПЭК, Деловые линии, КИТ, СДЭК. Расходы на доставку обычно оплачивает покупатель. Самовывоз со склада производителя — бесплатно.

Рекомендуем заказывать наружные прямоугольные решетки напрямую у производителя, например, в компании «БизнесФор». Преимущества:

• любые размеры (стандартные и нестандартные);

• порошковое покрытие любого цвета RAL;

• защитная сетка в комплекте;

• помощь в расчёте живого сечения и скорости;

• собственная доставка по Москве.

Заключение

Наружная прямоугольная решетка — это не просто декоративный элемент, а важный компонент вентиляции, влияющий на защиту канала, шум и долговечность системы. При выборе:

1. Определите расход воздуха (м³/ч).

2. Рассчитайте живое сечение и скорость (V ≤ 2–4 м/с).

3. Отдайте предпочтение алюминию — он не ржавеет и лёгок.

4. Закажите защитную сетку от мусора и птиц.

5. Для нестандартных проёмов используйте изготовление на заказ.

6. Доверьте монтаж профессионалам или следуйте инструкции.

Качественная решетка из анодированного алюминия или с порошковым покрытием прослужит 20–30 лет без коррозии, выцветания и деформации. Не экономьте на материале и расчёте — правильное изделие окупится тихой и бесперебойной работой вентиляции.
